Productiebedrijven in de maakindustrie staan voor uitdagingen: hoe zorg je dat elk onderdeel voldoet aan de vereiste specificaties? Hoe voorkom je fouten en retouren? En hoe meet je complexe vormen nauwkeurig? Het antwoord is: 3D-meten.
Wat is 3D-meten en 3D-meettechniek?
3D-meten is een techniek waarmee je de afmetingen en vormen van een object in drie dimensies vastlegt. De drie dimensies waar het bij 3D-meten om draait, zijn de ruimtelijke assen waarin een object zich bevindt.
Wat zijn de afmetingen in 3D? Dat zijn de:
- X-as, de breedte (horizontale richting van links naar rechts)
- Y-as, de diepte (horizontale richting van voor naar achter)
- Z-as, de hoogte (verticale richting van onder naar boven)
Tekst gaat verder onder de afbeelding

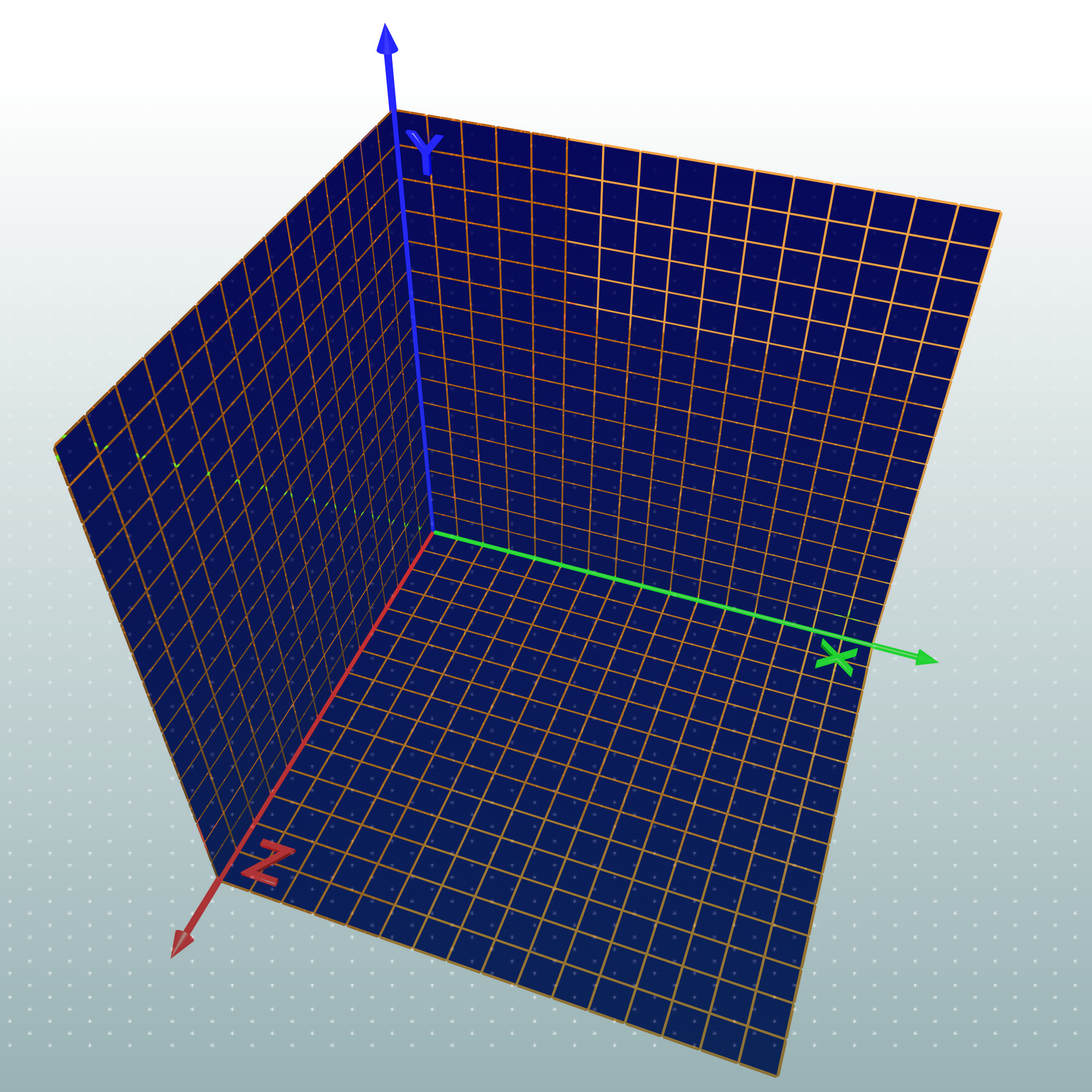

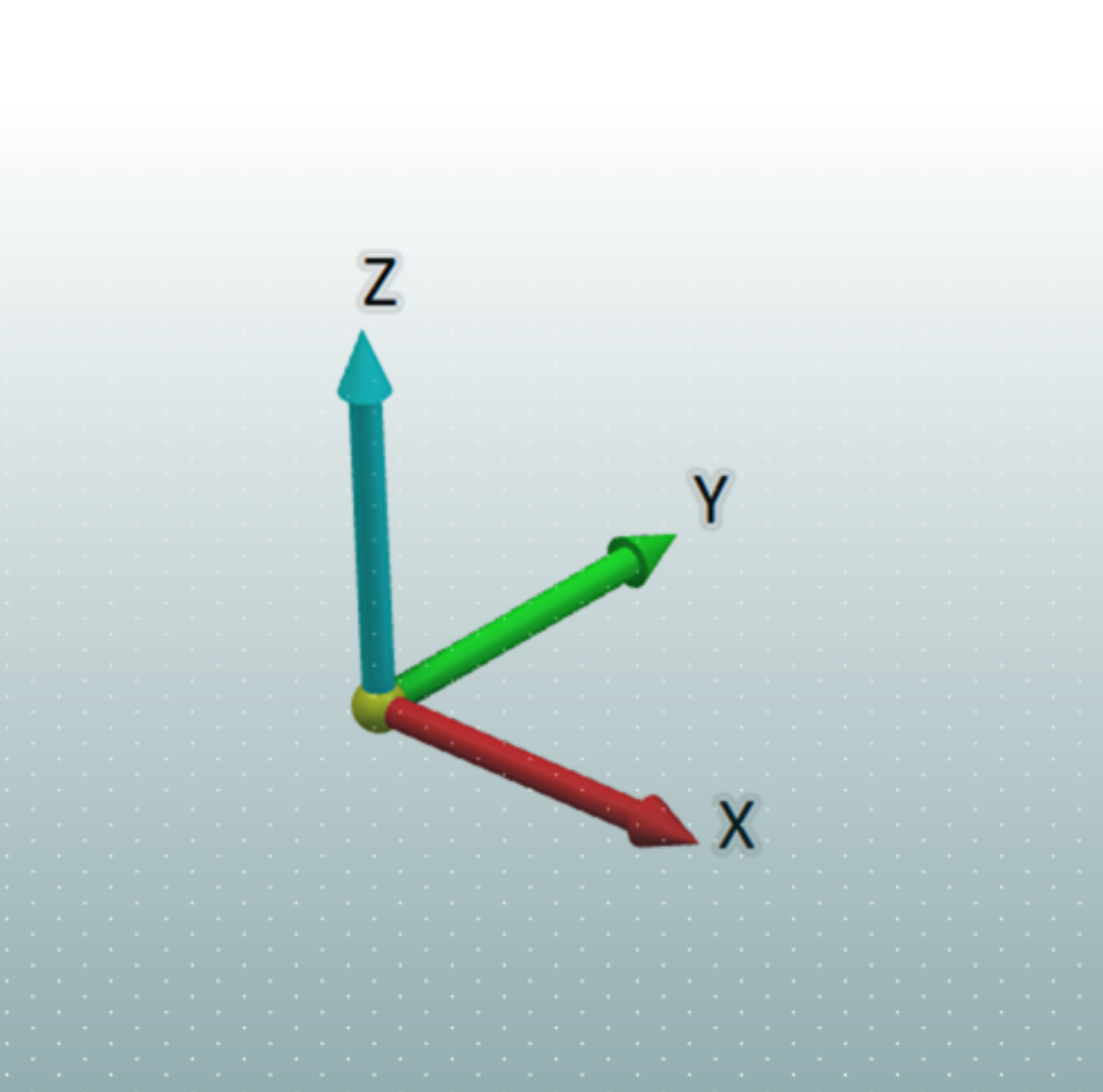

Het XYZ-coördinatenstelsel, (ook wel een cartesisch coördinatenstelsel in 3D genoemd)
Samen vormen deze drie assen het driedimensionale coördinatenstelsel waarmee je elk punt in de ruimte bepaalt. 3D-meetapparatuur registreert meetpunten op basis van deze assen, en zet die om in een digitale weergave van het object.
Hoe meet je 3D-afmetingen?
In plaats van traditionele meetmiddelen zoals schuifmaten of hoogtemeters, gebruik je bij 3D-meten geavanceerde meetapparatuur zoals meetarmen, laserscanners of lasertrackers.
3D-meetapparatuur verzamelt duizenden meetpunten per seconde. Die punten vormen samen een nauwkeurige digitale representatie van het object. Zo controleer je bijvoorbeeld of een product binnen de toleranties valt en detecteer je afwijkingen ten opzichte van een CAD-model.
Een CAD-model is een digitaal 3D-ontwerp van een object. Dat is gemaakt met speciale tekensoftware (Computer Aided Design), waarmee je producten kunt ontwerpen, analyseren en meten.
Hoe meet je driedimensionaal? Met 3D-meetapparatuur meet je driedimensionaal. Je gebruikt het bijvoorbeeld bij:
- Kwaliteitscontrole in de productie
- Reverse engineering van bestaande onderdelen
- Assemblagecontrole of first article inspection
- 3D-documentatie voor engineering of archivering
Van schuifmaat naar scanner
Veel bedrijven werken nog grotendeels handmatig, ze gebruiken een schuifmaat of meetklok. Deze traditionele meetmiddelen worden al jaren gebruikt en zijn betrouwbaar, maar ze zijn tijdrovend en minder geschikt voor complexe geometrieën of zachte materialen. Met 3D-meetapparatuur meet je sneller, nauwkeuriger en zonder contact. Je verkleint het risico op menselijke fouten, bespaart tijd en maakt betere analyses van je producten mogelijk.
Waarom overstappen naar 3D-meten?
Bij TechMetric zien we dagelijks hoe 3D-meten bedrijven helpt om slimmer te werken. De voordelen die zij ervaren zijn:
- Tijdwinst. Een complete inspectie die normaal een uur duurt, is met een meetarm of handscanner vaak in minuten klaar. Je bespaart tijd door minder handmatige stappen en minder nabewerking.
- Nauwkeurigheid en betrouwbaarheid. Je meet tot op microns nauwkeurig, volgens internationale ISO-normen. Dat maakt je rapportages betrouwbaar, ook voor veeleisende klanten.
- Sneller inzicht. Met live visualisaties zie je direct waar een product afwijkt van het ontwerp. Zo kun je sneller bijsturen, fouten voorkomen en processen optimaliseren.
- Gebruiksvriendelijkheid. De software is steeds toegankelijker. Ook zonder meetachtergrond leer je snel werken met moderne en gebruiksvriendelijk software zoals FARO CAM2, PolyWorks of Twyn.
- Flexibiliteit. Of je nu grote metalen onderdelen meet of kunststof prototypes: er is altijd een geschikte oplossing. En via TechMetric kun je deze systemen ook huren, ideaal voor tijdelijke projecten of om te proberen.
Welke 3D-meetappartuur gebruik je voor wat?
Afhankelijk van je project zijn er verschillende systemen beschikbaar. De meest gebruikte zijn:
- Meetarm met en zonder scanner (zoals de FARO Quantum X of M). Een flexibele arm met meerdere assen die je handmatig bedient. Met de taster (probe) raak je het te meten onderdeel aan en meet je de punten. Met een scanner op de arm houd je afstand tot het product en volgens lasertriangulatie wordt een pointcloud gecreerd, welke ook als mesh gebruikt kan worden. Ideaal voor middelgrote onderdelen en nauwkeurige inspecties.
- Handscanner (zoals de HandySCAN Black Elite). Een compacte, draagbare scanner die werkt obv herkenningspunten (stickers). Je loopt langs het object en scant het zonder het aan te raken. Snel, zeer mobiel en nauwkeurig.
- Lasertracker (zoals de FARO Vantage S6 Max). Voor het meten van grote objecten zoals machines of constructiedelen. De lasertracker volgt een prisma of handheld in de ruimte en bepaalt zo exacte posities. Zeer geschikt voor grootschalige inspectie en uitlijning.
- Augmented Reality-systemen (zoals Twyn van Visometry). Deze software toont meetgegevens direct op het object via een tablet. Zo zie je in één oogopslag waar je moet controleren of bijwerken.
3D-meetvoorbeelden uit de praktijk
We zien dagelijks hoe klanten sneller werken en minder faalkosten maken. Lees het klantverhaal van Jaco Don van MAS Technics, hoe zij met de lasertracker nauwkeurig op locatie meten. Of hoe Janne Sophie van Draftec tijd wint met de AR-tool Twyn van Visometry.
Voor wie is 3D-meten interessant?
3D-meten is gunstig voor elk productiebedrijf dat werkt met hoge toleranties of complexe vormen. Dankzij betere beschikbaarheid, is het niet alleen meer weggelegd voor hightechbedrijven.
Bij TechMetric werken we vooral voor:
- Machinefabrieken die maatwerk leveren.
- Metaalbewerkers die werken met lasconstructies.
- Engineeringteams die producten reverse engineeren, ontwerpen en willen valideren.
- QC-afdelingen die eindcontroles doen of inspectierapporten maken voor klanten.
Ook in sectoren als bouw, architectuur en automotive groeit de vraag naar 3D-metingen. Bijvoorbeeld voor het documenteren van bestaande situaties of het controleren van onderdelen uit 3D-printprocessen.
Waar kan ik 3D-meetapparatuur huren of kopen?
TechMetric is de officiële reseller van FARO Creaform, diondo, en Visometry in Nederland. We zijn gespecialiseerd in meetoplossingen voor de maakindustrie en doen advies tot implementatie. Met meer dan 15 jaar ervaring en een groeiend team van specialisten, helpen we je graag verder.
Wat je van ons mag verwachten:
- Persoonlijk advies over de juiste oplossing
- Training en ondersteuning op locatie
- Verhuur van meetarmen en scanners
- Toegang tot de nieuwste technologie dankzij nauwe samenwerking met leveranciers zoals FARO en Visometry
Kan ik een 3D-meetsysteem huren in Nederland? Ja, TechMetric verhuurt en verkoopt 3D-meetapparatuur aan professionals. Dat doen we met persoonlijk advies voor jouw project.
Meer weten over 3D-meten of benieuwd naar een demo? Neem contact met ons op via info@techmetric3d.com of bel +31 (0)85 002 84 30. We denken graag met je mee.
